ولذلك على المهندس الاتوميشن معرفه كيفيه ايبيهات الاجهزه بمعنى ان اعمل لكل جهاز اي بي خاص بي ثم ربط الاجهزه بالموبايل وهذا يتم ببساطه باستخدام المعالجات الدقيقه وحساسات واخيرا الموبايل.
وعمليه الربط الاجهزة بالموبايل تتم عن طريق وسيط وهو المعالج وفي هذا المشروع يتم استخدام Arduino ابسط انواع المعالجات لعمل نظام بسيط للسمارت هوم ويمكن ان استخدم برامج المحاكاة مثل برنامج Proteus في محاكاه نظام سمارت هوم وهكذا هيتم فتح برنامج بروتس واحضار مكونات السمارت هوم و وهي كالتالي.
software used
يستخدم برنامج البروتس في عمليه المحاكاه ان بيتم عمليه ربط برنامج المحاكاه البروتس ببرنامج Blynk وهو عباره عن انترفيس للتحكم في نظام Smart home ولذلك يتم استخدام برنامج VSBS العمل COM وهميه بين USB 3 _USB4 وايضا يتم استخدام برنامج جوجل فويس لعمل انتر فيس تحكم عن طريق الصوت وهو ان اتحدث مع جوجل فويس لعمليه التحكم التشغيل والاطفاء.
كما ان يتم استخدام برنامج Arduino IDE وهو المستخدم في تحرير الاكواد الخاصة بلوحه Arduino

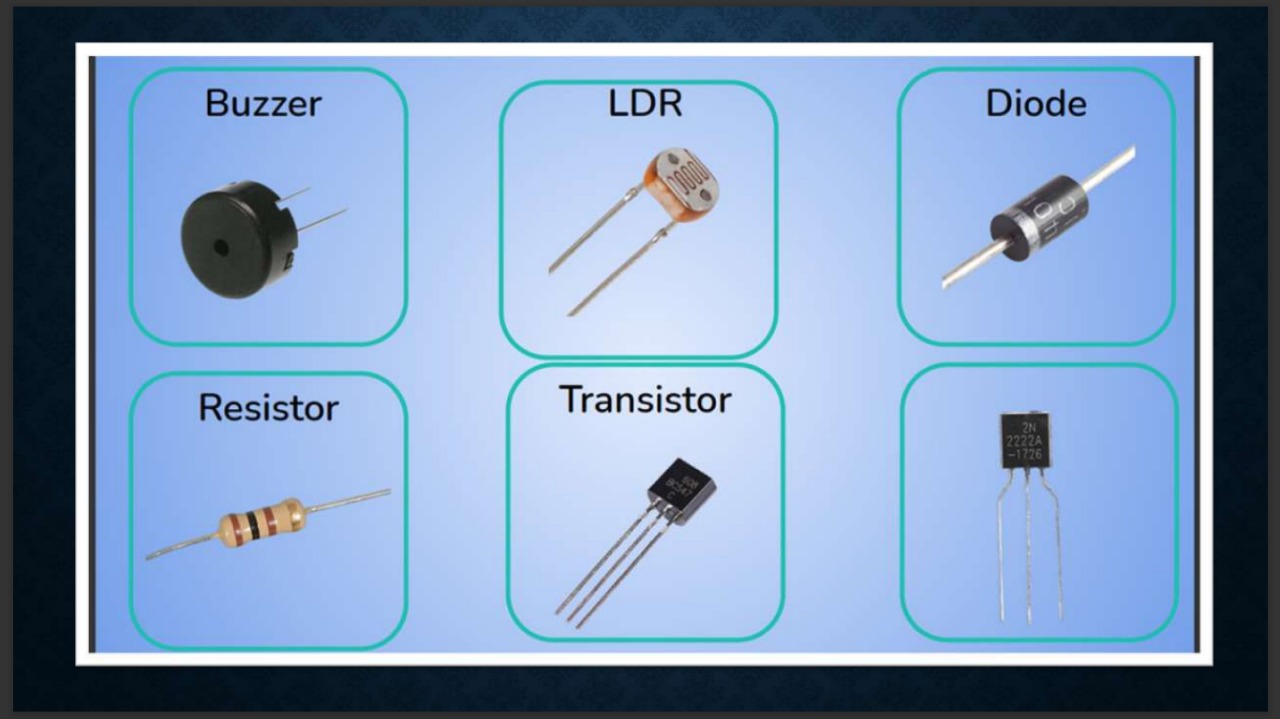

components used
- Arduino Uno
- Wi-Fi shield
- really diet
- Diode
- LDR
- BUzzer
- transistor 2N 2222A
- Resistor
- fan lamp LED
Voice controlled home automation using Google assistant IF TTT and blink:-
Home automation using blink app:-
block diagram:-

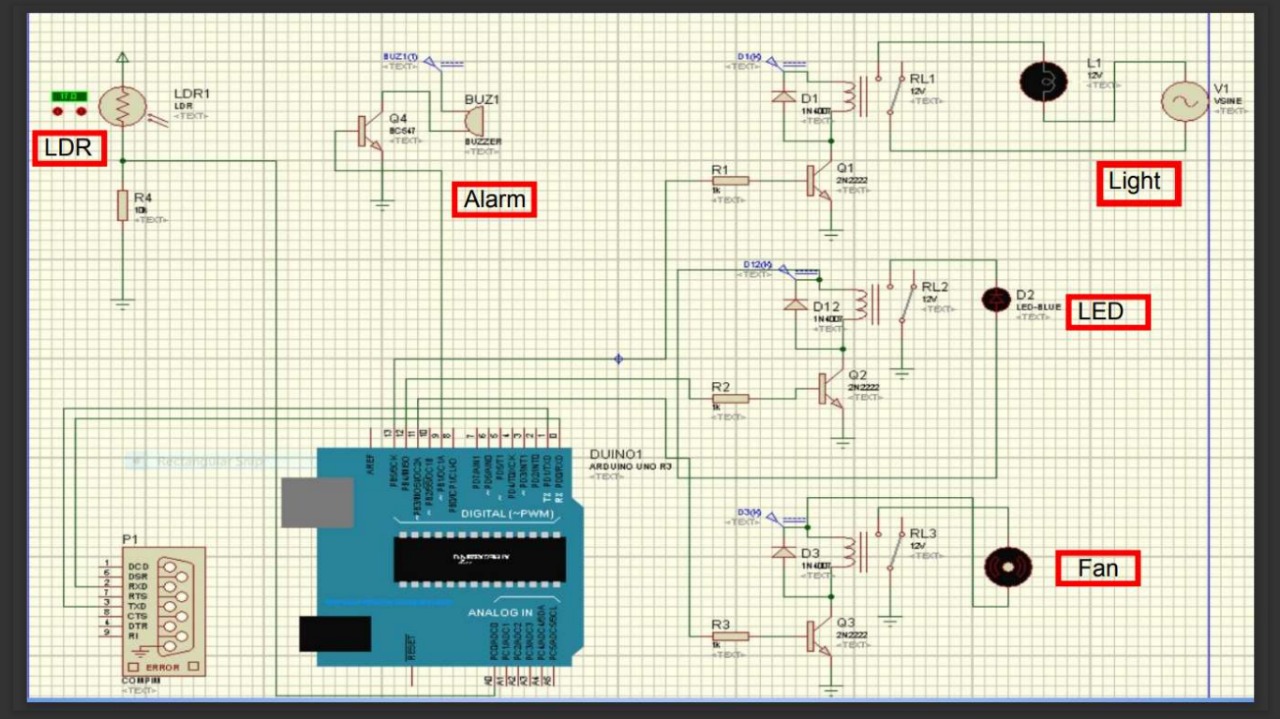

circuit diagram:-
code Arduino used:-
ِِADVANTAGES:-
- Control home appliances from anywhere in the world
- Easy to operate
- Android compatible smartphone app
- You will receive a email or sms for any activity
- Saves electricity
DISADVANTAGES :-
- Reliability
- System crashes due to any damage in the interconnection
- Costl
simulation Smart home developer
use the components :-

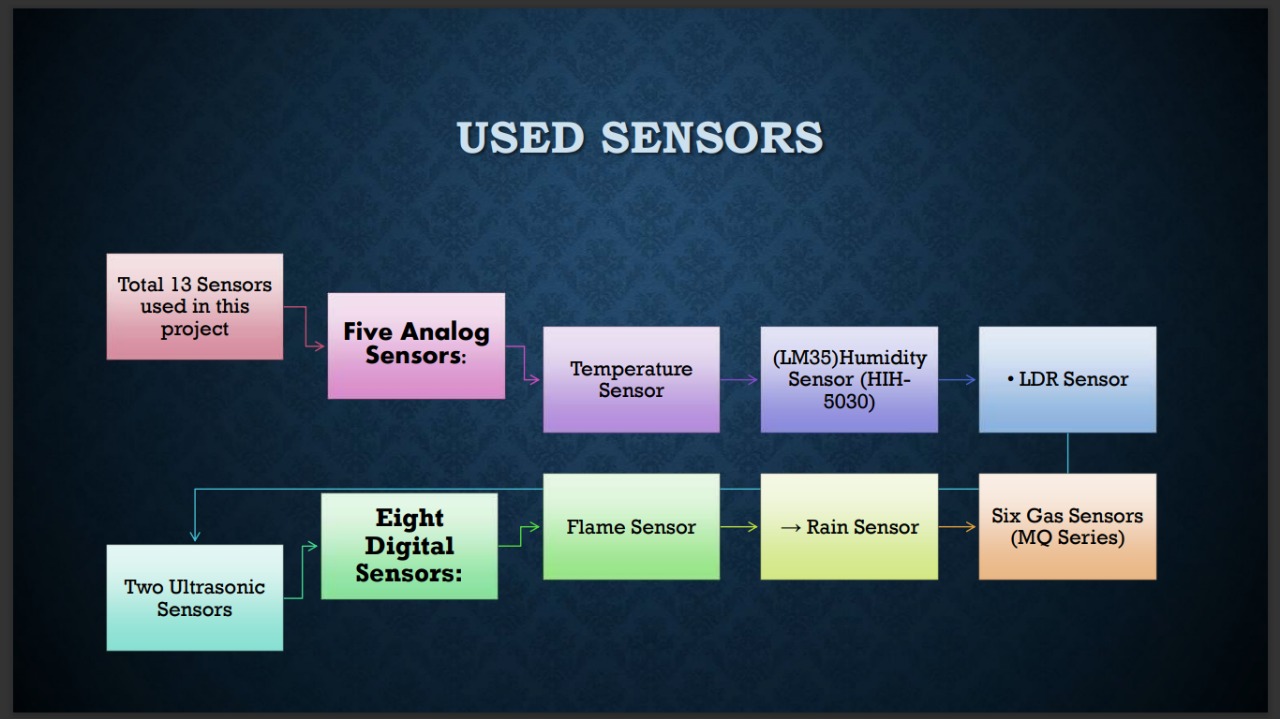

used sensors :-

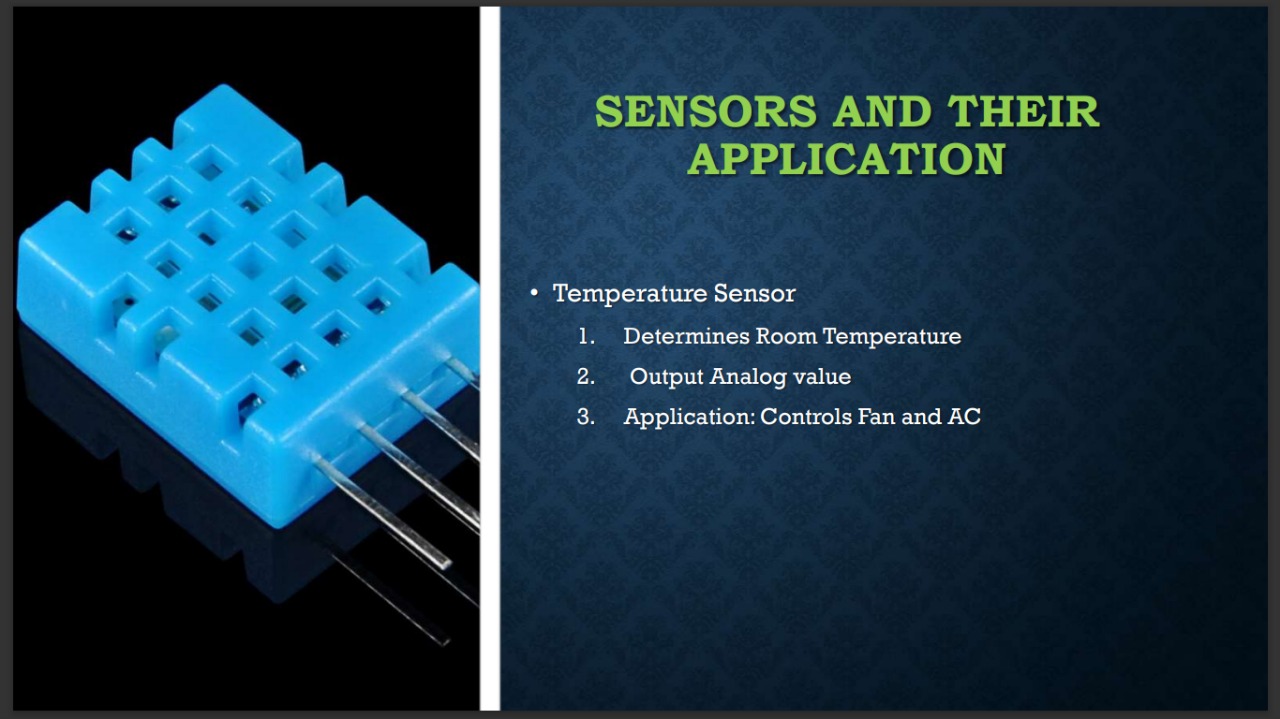

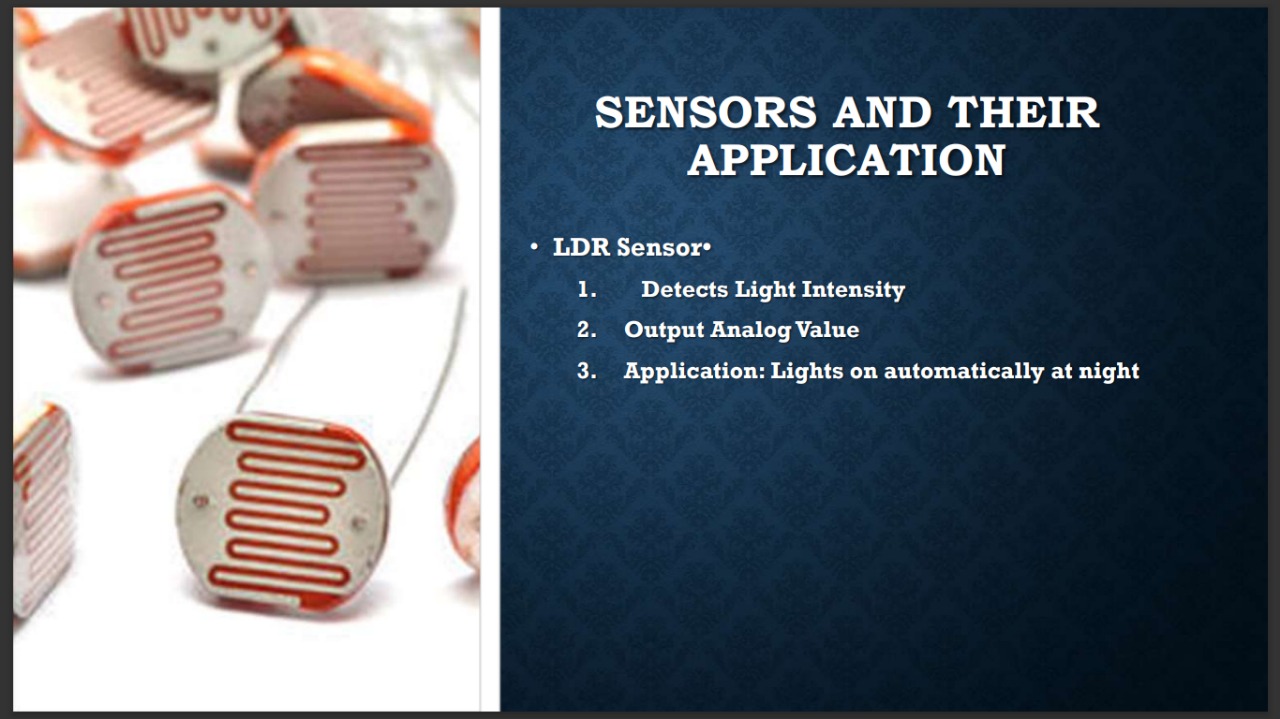

sensor and their application :-
transmitter and receiver:-
working modes :-
لينك تحميل المشروع ك ملف مضغوط من (هنا )
ولمشاهده تفاصيل المشروع في يوتيوب من خلال
[youtube src='_g2J-gFxQy4' width='700' height='370'][/youtube]
المنزل الذكي هو المنزل الذي يحتوي على اجهزه تحكم مرتبطه بشبكه (network) ارتباط وسيط عن طريق الميكرو كنترولر وبالماكينه و بالحساسات وهذا في الاتجاه الاول اما في الاتجاه الارتباط الثاني يكون الميكرو كونترولر مرتبط بالشبكه (network) والشبكه بالفون وان تكون أجهزة التحكم متطوره مثل شاشات لمس ثابته بالحائط او متحركه كالايباد والايفون والاندرويد بالاضافه الى زرار تحكم على الشاشه معلقه بالحائط يجانت غرفه كهرباء تشغيل المنزل، بالاضافه الى ازرار التحكم قابله للبرمجه والتي باستطاعتها التحكم ومراقبه جميع الاجهزه الالكترونيه مثل الاضاءه والستائر الكهربيه والتكييف والتلفاز النظام الصوتي والكاميرات والابواب والشبابيك.....الخ.
automation Smart home ما هو ما نقول عليه اتمتت المنزل وهو ربط الاجهزه والانظمه في المنزل معا حيث يمكن التحكم فيها جميعا من اي مكان حول العالم،واحداث التفاعل المطلوب فيها بينها او بعضها البعض فانظمه الذكيه تحكم في الاضاءه وتدفق شده الاضاءه والتهويه وشده التهويه عن طريق حساسات درجه الحراره وتكييف الهواء والامن والامان مثل حساسات الغاز واكتشاف تسريبها داخل المنزل وايضا تعمل على التحكم الكامل داخل المنازل مما تفعل انظمه الاوتوميشن سيستم وتعمل على حمايه المنشات اي المنازل وايضا الاشخاص والارواح لما توفر الامن والامان داخل المنزل
لمحه عامه»
هناك اجهزه تعتمد على نظام (Smart home) ومنها مفتاح الذكي التي تحل محل المفتاح الكهربي التقليدي ويستخدم ايضا الحساسيه الذكيه وغيرها فعلى سبيل المثال عند الاتصال الى المنزل سيكون نظام اتمنتت المنزل تلقائيا،عند دخول منزلك سوف يغلق جميع الرشاشات المياه التي تعمل على الري الذكي iot،وفتح الابواب اوتوماتيكيا وتعطيل الانذار واضاءه الدراج وتشغيل التلفزيون كما يمكن وبضغطه بسيطه على زر جهاز التحكم عن بعد تشغيل كافه التجهيزات المتعلقه بنشاط معين مثل عرض فيلم في الشاشه العرض.
وتعتمد الاضاءات تلقائيا مجرد وجود الاشخاص داخل المنشاه
المنزل الذكي»
المنزل الذكي هو المنزل الذي يحتوي على أجهزه تحكم متطوره وهي شاشات لمس ثابته بالحائط او متحركه او بالتحكم عن طريق الايباد او الفون او الايفون او الاندرويد بالاضافه الى زرار تحكم قابله للبرمجه والتي باستطاعتها التحكم ومراقبه جميع الاجهزه الكهربائيه والالكترونيه مثل الاضاءه والستائر الكهربيه هو التلفاز والنظام الصوتي والكاميرات والابواب الكهربيه ونظام السرقه والحرائق واناره حمامات السباحه مما تجعل المزيد من الراحه والامان كما يمكن ربط نظام المنزل الذكي بالانترنت عن طريقIP addres
التاريخ
في عام 1975 تم تطوير التكنولوجيا للشبكات المنزليه للتشغيل الالي وهو كان عباره عن بروتوكول برمجي يستخدم اسلاك نقل الطاقه الكهربائيه لارسال الاشاره الرقميه وكان هذا النظام كثير بالعيوب لانه يستخدم نظام الاسلاك لنقل الاشاره الكهربيه
وفي عام 2005 قدمت شركه اتمتت المنازل بروتوكول تستخدم الاشاره اللاسلكيه زغبي للتغلب على المشاكل التي تعرضت لها من الكابلات الكهربائيه وفي عام 2011 اصدارت شركه نست لابس اول منتج ذكي لها وهو جهاز مي 6 الذكي للتحكم بالحراره كما قدمت اجهزه الكشف عن الدخان وهو الحساس ام كيو 3 وحساس اول اكسيد الكربون بالاضافه الى جميع الحساسات والتي تبدأ من Mq1 الي Mq9 بالاضافه لانظمه الحمايه والكاميرات المراقبه وفي الوقت الاخير اصدرت عده شركات كامازون وابل وجوجل منصات المنزل الذكي الخاصه بهم يمكن ان نصنف البيوت الذكيه عبر ثلاث اجيال مختلفه كما يلي
الجيل الاول الانظمه التي استخدمت البروتوكول الاتصال بشركه زجبي
الجيل الثاني انظمه ذكاء اصطناعي تتحكم في النظام بنفسها عن طريق الذكاء الاصطناعي
الجيل الثالث عن طريق الروبوتات التي تتفاعل مع البشر مثل الروبوت صوفيا
