تعريف زاوية الطور Electricity:

في تيار متردد:

زاوية الطور في Electricity هي الفرق الجبري بين زاوية الجهد وزاوية التيار.

أما في التيار مستمر:

تساوي صفرا، ذلك لأن الجهد والتيار متوازيين وتساوي في الطور(لا يوجد بينهما فرق في الزاوية).

ويوجد فرق الطور بين الجهد والتيار في حالة التيار المتردد.

لدينا في مولدات محورين للتعبير عن الموجة محور الوقت ويتم من خلال حساب الزمن الدوري محور fhase أو زاوية الطور ولتوضيح ذلك نعلم ان طريقة توليد الكهرباء من المولد عبارة عن ملف ويدور في مجال مغناطيسي ولكن هنا نحسب الموجة عن طريق الدرجة.

عندما تكون الزاوية صفر لا ينشأ تيار، ثم تبدا الدرجة في الزيادة الى ان تصل الى 90 درجة وهي القمة ثم تبدا في النقصان الى ان تصل الى الصفر عند 180 درجة ثم تصبح الإشارة بالسلب الى ان تصل الى الصفر عند 180 درجة ثم تصبح الإشارة بالسالب الى ان تصل الى 90 درجة ولكن بالسالب 270 درجة الى ان تصل الى 360 درجة بمعنى عندما يمر الزمن الدوري يصبح الملف اتم دورة كاملة 360 درجة.

زاوية الطور الصفرية:

وهي عندما يكون المولد في حاله السكون ثم يبدا الإشارة من الصفر (أي بيدا في العمل)

زاوية الطور الموجبة:

وهي عندما تكون هناك زاوية مقابلة ويكون توليد مزاح وهذه الإزاحة التي تقول زاوية موجبة وعندما تكون مقابلة تكون موجبة.

زاوية الطور السالبة:

عندا الرجعة تكون الوقت لا يساوي صفر بل بعده تكون الزاوية صفر.

زاوية الطور بين إشارات (الفولت _ التيار):

الحالة الاولي: لو الإشاراتين خرجوا في نفس اللحظة وصولا الى القمة معا ثم ينقصان معا وصولا الى 360 درجة تكون هناك زاوية الطور بينهما صفر(in_phase).

الحالة الثانية: لو إشارة الفولت بدأت من الصفر ولكن إشارة التيار بدأت متأخرة عن إشارة الفولت عند زاوية 30 درجة اصبح لدينا زاوية طور(negative _phase).

الحالة الثالثة: لو إشارة الفولت بدأت من الصفر ولكن إشارة التيار بداءة قبل إشارة الفولت عند زاوية 90 درجة يصبح لدينا زاوية طور(positive _ phase).

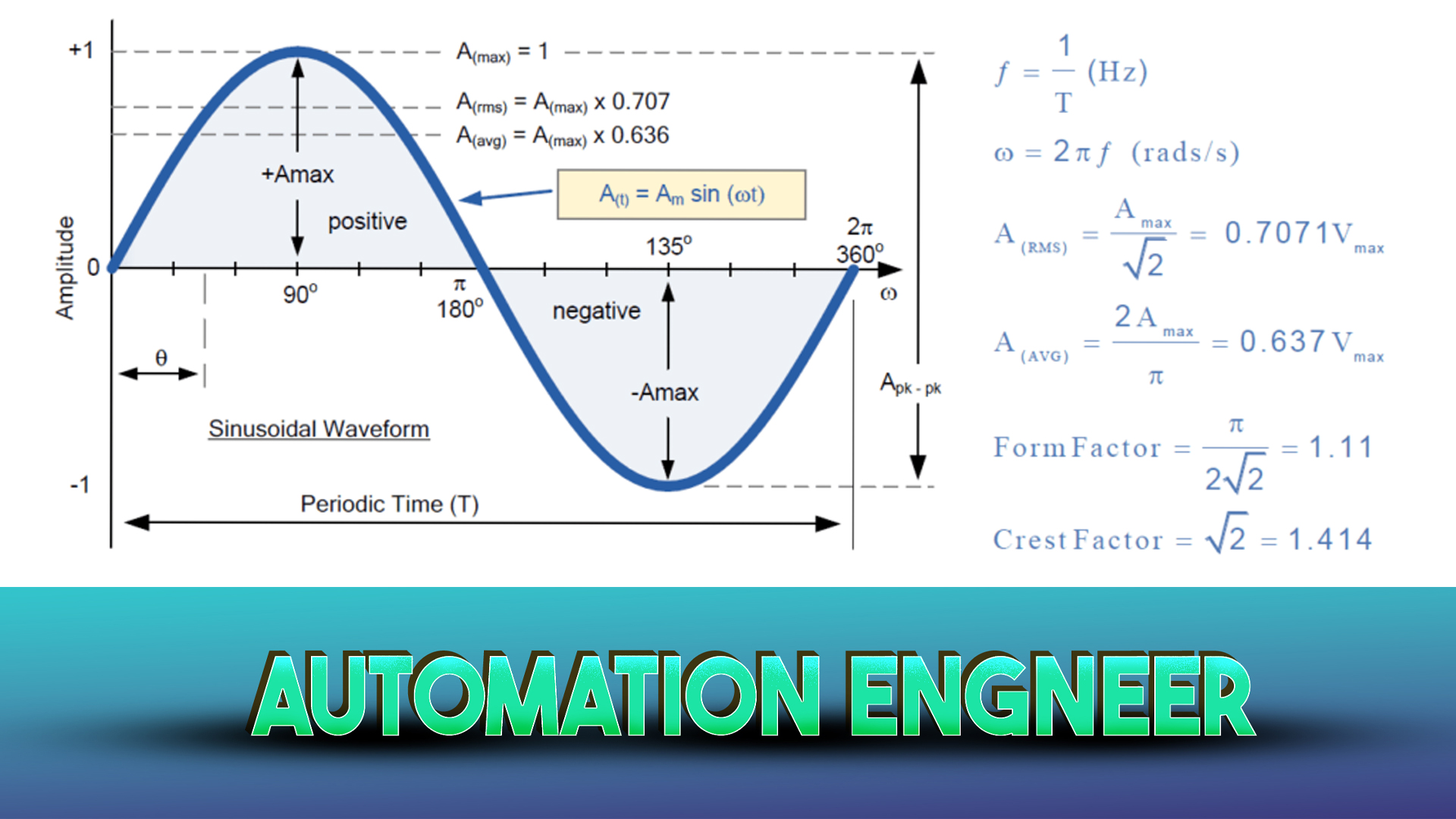

تكتب الدالة الجيبية علي الصورة:



حيث أن:

 متغير في الزمن، للتيار المتردد.

 تغير التيار الكهربائي، القيمة العظمى للتيار (وحدته الامبير).

زاوية الطور  متغير بنسبة للزمن .

التردد الزاوي    وهو ثابت بالنسبة للتردد F أو زمن الدورة T.

زاوية الطور الصفرية   وهي الزاوية الطور عندما تكون بصفر.

فرق الطور  وهي الزاوية بين طورين مقدارها ثابت بالنسبة للزمن.



$$
{\displaystyle \Delta \varphi }

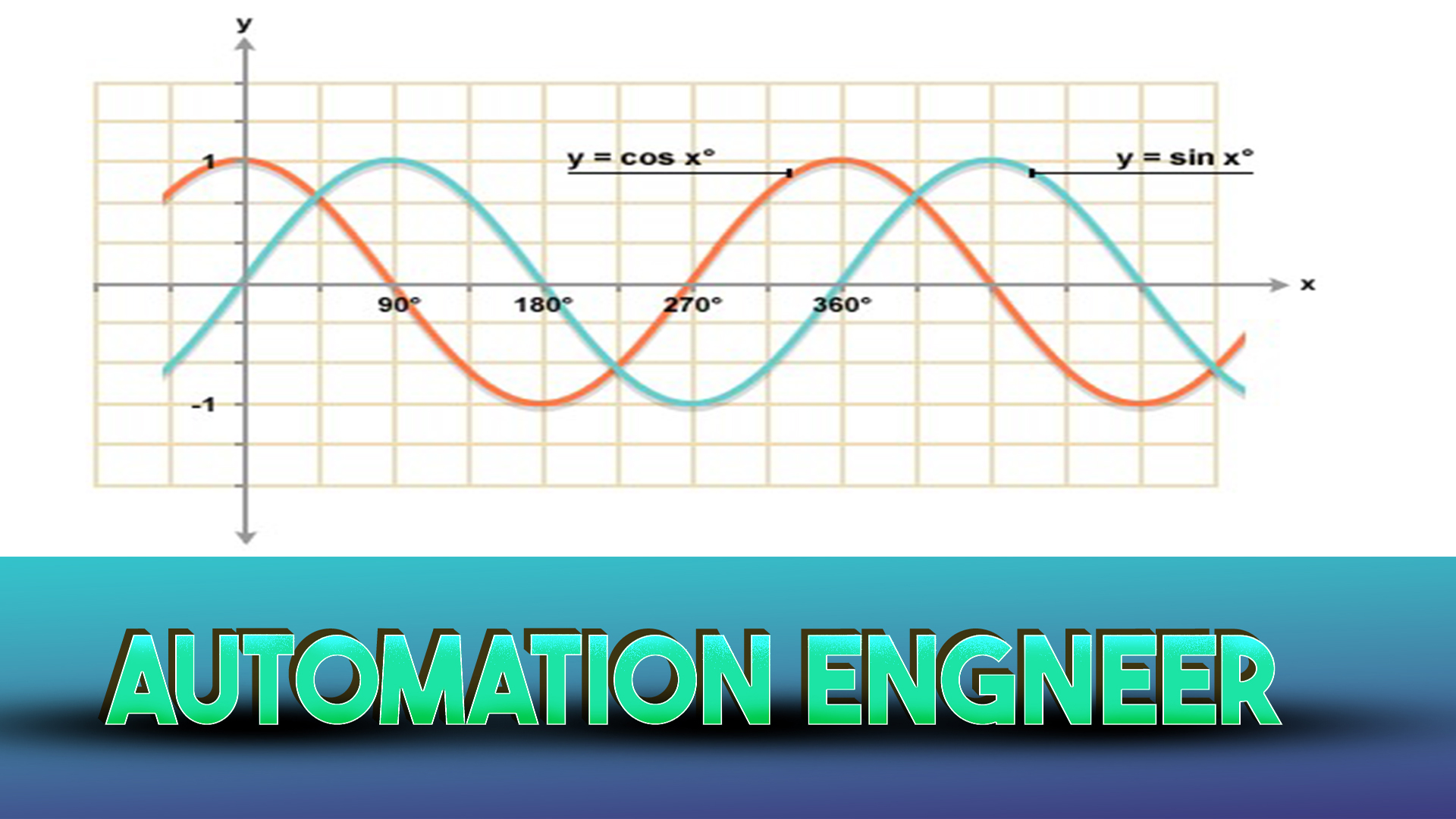

شكل الكهرباء ثلاثية الطور:

3 فاز تعني وجود ثلاثة موجات جيبيه

إشارة تبدا من الصفر و زاوية الطور عندها تساوي صفر وإشارة تبدأ من قبل الصفر زاوية الطور عندها تساوي 120 درجة قبل بالموجب وإشارة أخرى تبدأ بعد الصفر و زاوية الطور عندها تساوي 120 درجة بعد بالسالب ليصبح بذلك لدينا ثلاث موجات وثلاث زوايا طور الفرق بينهم 120 درجة.
